局部放電帶電檢測技術演進：多方法融合與無線化應用分析

局部放電（Partial Discharge，PD）檢測是評估高壓電力設備絕緣狀態的重要手段。隨著智能電網與狀態檢修的發展，局部放電檢測技術正朝著多方法融合、無線化、智能化的方向演進。本文將以ZXPD-300L多功能無線局部放電檢測儀為例，從技術架構、性能特點與應用場景等方面進行分析，為電力技術人員提供參考。

一、設備概述與技術定位

ZXPD-300L是一款集特高頻（UHF）、超聲波（AE）和暫態地電壓（TEV）三種檢測方法于一體的無線式局部放電帶電檢測設備。該儀器適用于GIS、開關柜、變壓器等高壓設備的絕緣缺陷檢測，支持非接觸、無線傳輸，提升現場檢測的靈活性與安全性。

二、多檢測方法融合的優勢分析

1. 特高頻（UHF）檢測

○   頻段范圍：300MHz～1.5GHz，適用于GIS等密閉設備中局部放電電磁波信號的捕捉。

○   傳感器類型：三角對數天線，具有良好的方向性與頻響特性。

○   無線傳輸：通過Wi-Fi將信號上傳至智能終端，減少現場布線。

2. 暫態地電壓（TEV）檢測

○   頻段范圍：1MHz～100MHz，主要用于開關柜等設備表面暫態地電壓信號的測量。

○   集成超聲波傳感器：支持同步超聲檢測，增強對放電類型的識別能力。

3. 超聲波（AE）檢測

○   頻帶范圍：20MHz～200MHz，適用于固體絕緣與油中局部放電的聲波信號采集。

○   接觸式差分設計，提升抗干擾能力與信號信噪比。
       技術提示：多方法融合可交叉驗證放電信號，提高檢測的可信度與缺陷定位能力。

三、無線化與智能化設計特點

1. 全無線傳感器架構

○   特高頻與TEV傳感器均采用無線傳輸，檢測半徑≥50米，適用于復雜現場布局。

○   無需電纜連接，減少信號衰減與現場操作風險。

2. 智能終端與APP支持

○   基于智能手機平臺，內置“特高頻局放儀”“超聲局放儀”等專業APP。

○   實現數據實時顯示、存儲與分析，支持波形、頻譜、相位分布等多種視圖。

3. 電源相位同步模塊

○   支持無線外同步與內同步兩種模式，直接接入市電即可實現相位鎖定。

○   同步距離不低于50米，適用于多設備協同檢測與相位分析。

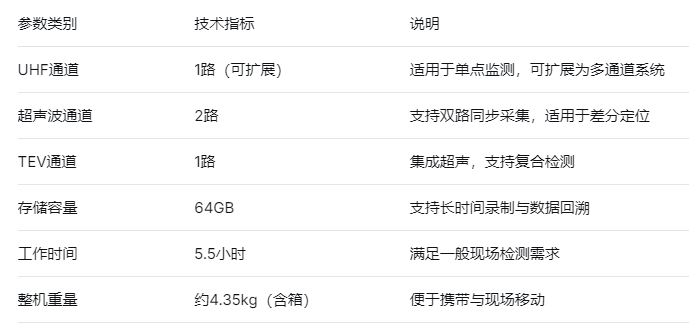

四、關鍵性能參數解析

五、現場應用建議與注意事項

1.適用場景：

○   GIS、高壓開關柜、變壓器等設備的日常巡檢與診斷。

○   適用于變電站、電廠等電磁干擾較強的現場環境。

2.操作建議：

○   檢測前應進行現場背景噪聲測量，建立基準參考。

○   建議結合多種檢測方法進行綜合判斷，避免單一方法誤判。

3.維護與校準：

○   定期對傳感器進行功能性檢查與校準。

○   注意電池續航與存儲空間管理，確保數據完整性。

六、總結

ZXPD-300L代表了局部放電檢測設備向無線化、集成化、智能化發展的趨勢。其多方法融合的設計提升了檢測的全面性與可靠性，無線傳輸與智能終端的結合則增強了現場操作的便捷性。技術人員在使用時應充分理解各檢測方法的原理與適用場景，結合實際工況靈活運用，才能充分發揮設備在絕緣狀態評估與故障預警中的作用。
