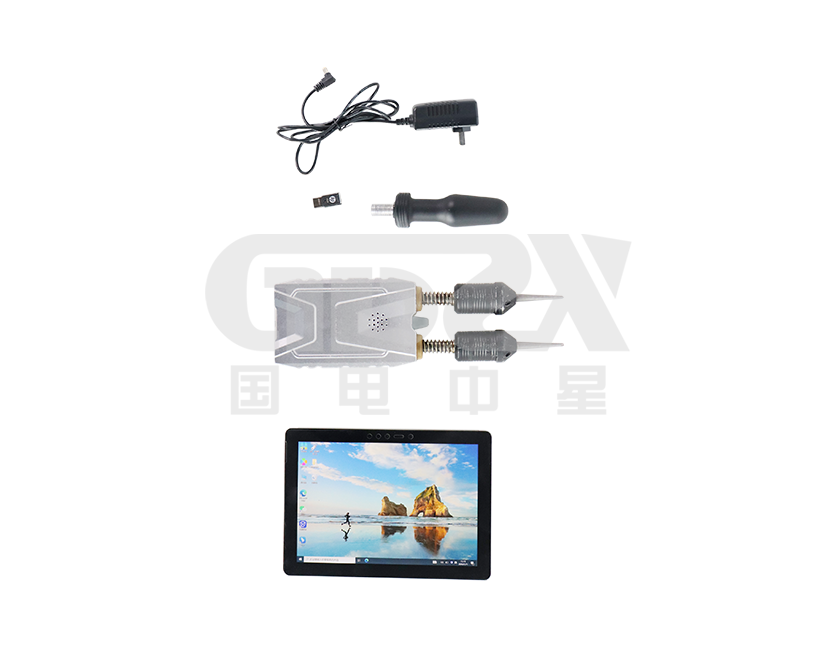

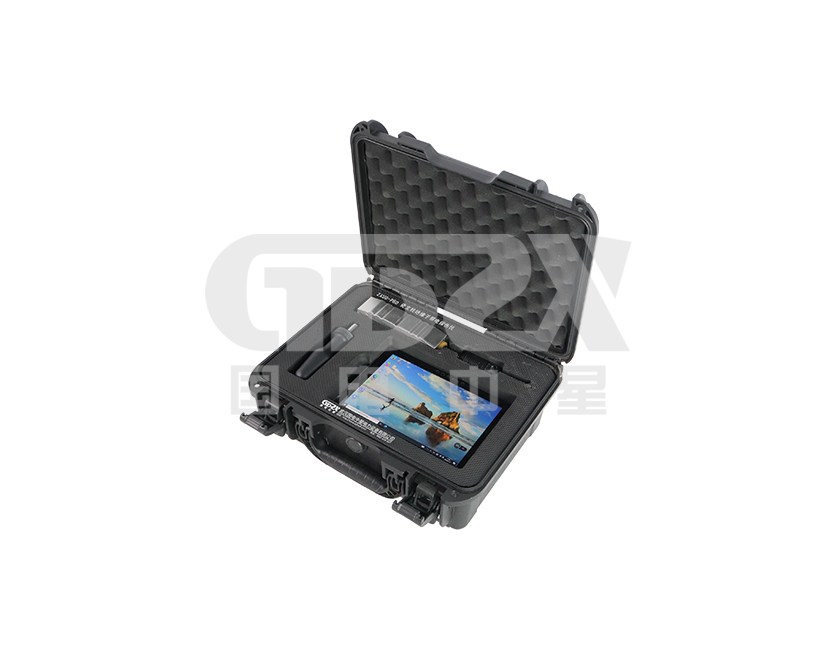

ZXUD-PBD瓷支柱絕緣子帶電探傷儀
通過對絕緣子縱向探測可直接得出該絕緣子的剛性強度是否喪失、內部是否存在雜質等缺陷
參考標準：
●均勻功率譜隨機振動激發源
●傳感器為數據收集端，收集瓷支柱絕緣子對縱波的響應信息
●內部包含集成電路板，具有語音播報、聲光告警、數據傳輸?shù)裙δ?/p>
說明書
操作視頻ZXUD-PBD瓷支柱絕緣子帶電探傷儀通過對絕緣子縱向探測可直接得出該絕緣子的剛性強度是否喪失、內部是否存在雜質等缺陷。本設備可帶電探傷，20秒左右即可完成一套瓷支柱絕緣子探傷，極大縮短檢測時間，對預防瓷支柱絕緣子故障提供參考。
1. 均勻功率譜隨機振動激發源：需要產生均勻功率譜隨機振動，激發絕緣子頻率響應，此均勻功率譜需要具備足夠的功率源、激發頻率需要包含1K-10KHZ頻段，通過測試及需求，選用壓電陶瓷振動激發，采用縱向探測。
2. 高速力采集器：該傳感器為數據收集端，收集瓷支柱絕緣子對縱波的響應信息，該傳感器要求響應迅速、靈敏度高，滿足1K-10K HZ帶寬。
3. 機體骨架：內部包含集成電路板，具有語音播報、聲光告警、數據傳輸?shù)裙δ埽饕峭ㄟ^ CPU 控制均勻功率譜的發生和反饋波收集傳輸系統。
4. 數據分析儀是一套自動分析數據時域、頻域的軟件，其功能包含監測結果的顯示、探傷缺陷的初次判斷、探傷結果語音播報、數據文件信息一鍵編輯、 導入導出數據包、一鍵生成探傷結果報告、一鍵數據上傳后臺服務器、手機 APP 遠程查看測試數據結果等。
激發源諧振頻率 | 52 KHZ |
激發源剛性強度 | 69 N/um |
激發源靜電容量 | 3080 nF |
激發源最大輸出功率 | 10W |
激發源輸出信號 | 白噪聲、掃頻振蕩采集器最大加速度：30000m/s2 |
采集器工作帶寬 | 0.5HZ - 10000 HZ |
采集器性變靈敏度 | < 0.025am/um |
采集器相對橫向轉換率 | < 5% |
采集器轉換因子 | 2 pC/m/s2 |
采集器靜電容量 | 600-800pF |
采樣頻率 | 50K |
單次采樣個數 | 16384 |
通訊方式 | 藍牙 4.0 、WIFI |
分析軟件運行環境 | Windos10 |
報告生成 | 支持一鍵生成 |
數據上傳 | 支持一鍵上傳. |
遠程升級 | 支持 |
供電方式 | 內置鋰電池 |
工作時長 | >8 h |
操作提示 | 聲光播報 |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
