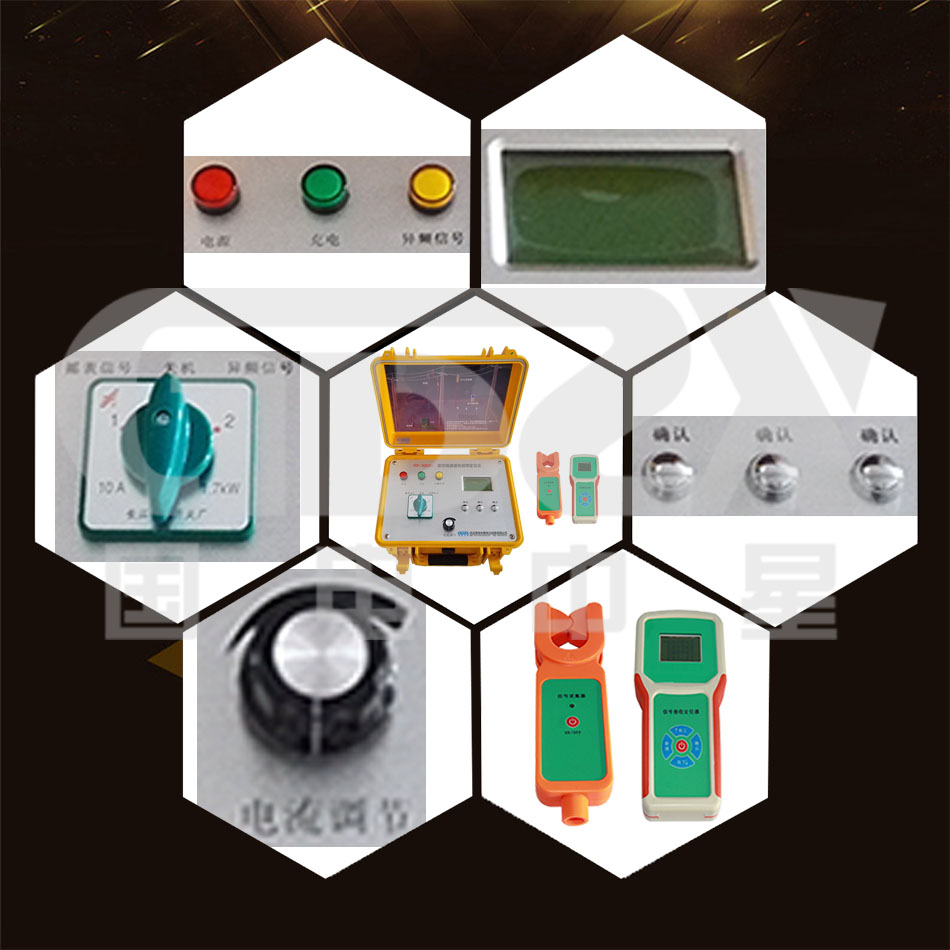

PDF-3000C+架空線路接地故障定位儀
用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找
參考標準：
●裝置內配有搖表輸出功能，可查找由高阻接地引起的單相接地故障
●信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度
●電流采集接收無線天線內置，確保鉗表絕對絕緣可靠
說明書
操作視頻PDF-3000C+架空線路接地故障定位儀用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。
1) 通過絕緣桿操作，內部有熔斷保護裝置，操作安全可靠；
2) 裝置內配有搖表輸出功能，可查找由高阻接地引起的單相接地故障.；
3) 內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用；
4) 信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度；
5) 電流采集接收無線天線內置，確保鉗表絕對絕緣可靠；
6) 背光顯示可以設置，方便夜間使用；
7) 體積小、重量輕、操作簡單、攜帶方便。
（1）信號發生裝置
異頻電流輸出范圍：0-70mA
搖表測量范圍：0-30MΩ
輸出精度：±1mA
輸出功率：50W
測量范圍：0-80kΩ
檢測線路長度：大于100km
顯示方式：中文液晶，背光功能
LCD尺寸： 90mm*73mm
電源：鋰電池12V/12Ah
工作時間：大于6h
工作溫度：-10℃～+50℃
裝置尺寸：327mm*282mm*218mm
裝置重量： 8kg
（2）信號采集器
檢測方式：鉗形CT,積分方式
傳輸方式：433MHz無線傳送
傳輸距離：大于40m
鉗口尺寸：Φ48mm
測量范圍：0.1mA-100.0mA(異頻電流) 1A-1000A（負荷電流）
測試精度：±%
工作時間：大于10h
裝置尺寸：255mm*76mm*31mm
電源：堿性干電池1.5V*4
裝置重量： 340g
（3）信號接收定位器
顯示方式：中文液晶，背光功能
工作時間：大于10h
LCD尺寸：54mm*50mm
裝置尺寸：204mm*100mm*35mm
電源：堿性干電池1.5V*5
裝置重量： 360g
