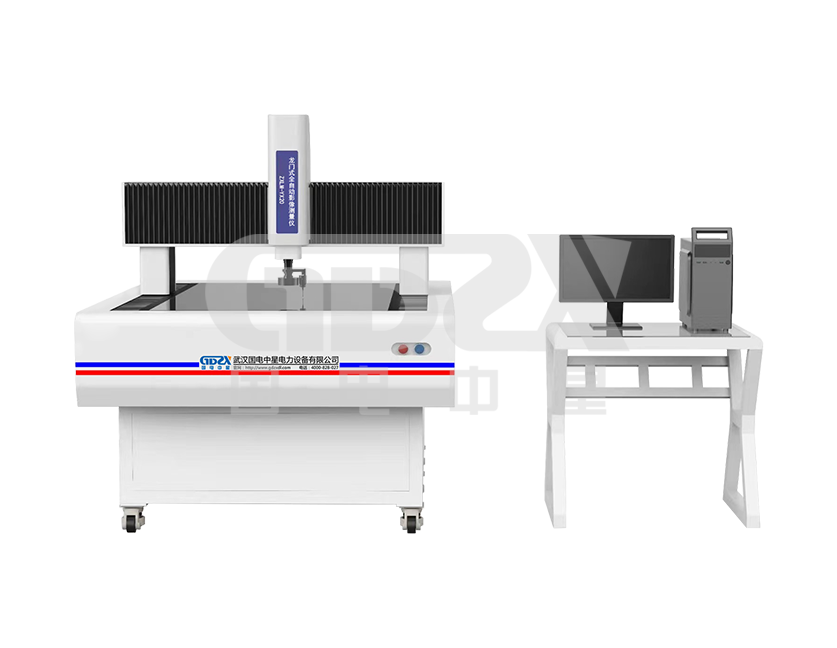

ZXLM-YX20龍門式全自動影像測量?jī)x
適用于PCB、LCD、鈑金、航空航天等行業的大行程測量
參考標準：
●移動橋式結構，大行程全自動測量，叁軸CNC控制
●精密花崗巖機臺，精度高、穩定性好
●全鼠標、手柄式的自動化控制，簡單易用
說明書
操作視頻ZXLM-YX20龍門式全自動影像測量?jī)x專為大尺寸測量而設計，其最大行程達2000×3000mm，適用于PCB、LCD、鈑金、航空航天等行業的大行程測量。它采用移動橋式結構，匯集了行業內最先進的設計理念，以最完善的設計和最嚴格的生產流程控制，確保機臺的精度和穩定性。
1. 移動橋式結構，大行程全自動測量，叁軸CNC控制。
2. 精密花崗巖機臺，精度高、穩定性好。
3. 全鼠標、手柄式的自動化控制，簡單易用。
4. LAMOTION閉合式光柵尺，精度高、穩定性好。
5. 可變倍光學鏡頭，可實現變倍測量。
6. 可程控5環8區環形表面光源，LED輪廓光源。
7. 自動對焦測高，可加裝接觸式測頭。
8. version智能測控全自動影像測量軟件。
9. 提供多種規格標準配置，并可根據要求進行個性化定制。
行程 | 1500×2000×200 | |
承重 | 50 | |
測量精度 | XY軸* | Z軸** |
（3+L/200）μm | （4.0+L/100）μm | |
*L表示測量長度，以毫米為單位 **Z軸的機械精度，聚焦的精度與工件表面有很大關系 | ||
速度 | XY軸 | Z軸 |
380mm/s | 100mm/s | |
工作環境 | 溫度：20℃±2℃ 溫度變化：<2℃/hr 濕度：30～80% | |
振動：＜0.002g，＜15Hz | ||
電源：200~240Vac，50/60Hz，單相，700W | ||
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
